燃气智慧场站标准化的研究与建设

　　摘要:近几年，由于我国“互联网+”浪潮兴起，各类项目开始自动化建设我国开展了燃气智慧场站标准化研究于建设。不仅如此，近几年燃气场站的建设引起广泛的关注，因此，本文主要论述了燃气智慧场站标准化研究于建设，对燃气场站的自动化控制系统进行详细的描述，希望本文的研究能够为我国燃气能源发展带来帮助，促进燃气场自动化的建设。

　　关键词:燃气智慧场站:标准化研究:建设

　　一、传统燃气场站存在的问题

　　随着“互联网+”的发展，燃气智慧场站建设也越来越受到重视。在信息化发展过程中，自动化控制于通信技术就是其中代表燃气智慧场站建设的标准之一。燃气场站作为燃气行业的重要组成，智慧化建设已经是热点话题。但是，想要加强对燃气场站的建设，就要了解传统燃气场站存在的问题。

　1、人力成本过高

　　燃气场站的人力成本过大，场站需要员工进行值守。而且，由于场站智能化水平低，所以需要许多的员工进行机器和工艺的操作。

　　2、系统功能单一

　　在燃气场站现场，燃气场站系统功能单一，许多设备都是几年前生产的，甚至有些设备已经开始老化。大部分设备存在落后于现有智慧化技术的现状。

　　3、系统操作繁琐、不联动

　　燃气场站的问题不仅仅是设备系统落后，还存在各类系统设备不联动的问题在燃气场站内有许多安防系统、SCADA系统，但是这些系统的存在往往不链接没有办法相互联系，存在不联动的问题。场站的各种系统没有办法将所有的系统数据进行整理，没有办法降低人员的效率和工作。不仅如此，还存在系统操作繁琐的问题。

　　二、“智慧燃气”建设总体目标

　　在今天，我们通过“互联网+”，参考国内先进燃气企业智慧化建设经验进行燃气智慧场站的建设。我们通过智慧化的理念和设备，按照规划不断完善智慧化建设，促进燃气场站信息化的建设，建立起一个关于智慧燃气场站的综合管理平台。通过智慧燃气场站建设，提高燃气场站的创新能力，促进燃气场站的经济效益发展，提高市场竞争力，促进燃气行业新发展。

　　三、燃气智慧场站特征

　　燃气智慧场站结合“互联网+”技术，具有信息化的特征，符合时代发展的需求，符合当下应用技术的需求。面对建设燃气智慧场站，我们在设计中，应该使用安全、先进的技术，考虑现在燃气场站功能需求的变化，设计具有标准化、可扩展的系统，建设具有先进技术、安全实用、降低运营成本的智慧场站。面对建设燃气智慧场站的问题，企业将先进的图像分析技术和互联网技术为用户提供了数据可见、信息监控、设备智能的综合控制系统。

　　该燃气智慧场站系统具备以下特点:

　　1、开放系统

　　该系统具有开放性，系统之间可以联动。通过使用行业内成熟的先进设备满足先进燃气场站的应用技术的需求。还可以提高系统的可靠性和先进性

　　并且，使用符合时代发展的应用技术，可以为系统带来低码流的特点，拥有高集成度。

　　2、可以快速部署

　　使用高级程度的系统技术可以提高系统部署效率，还减少了调式的时间，能够做到快速响应。

　　四、燃气智慧场站信息化标准建设

　　(一)天然气场站自动化控制系统总体设计

　　1、SCDA系统设计

　　在进行SCDA系统设计的时候，我们要考虑更高效、快速、可靠、方便维护高集成、先进性的设计理念，同时也要考虑降低成本的因素，例如降低人工成本因此，该系统可以设计分层思想，将数据采集和现场控制分给场站和监控点，并且建设可以联动的系统，可以通过互联网技术将数据进行集成，整体天然气场站的实时监控由调度中心负责，由此即可实现调度和指挥的全覆盖，应急处置措施的有效性也能够由此得到保障。

　　2、整体框架设计

　　通信网络为核心网络与各远程监控端站的通信桥梁，其中端站存在GPRS远程数据传输和光纤专线两种通信模式，且端站IP地址为内网固定地址，数据传输采用加密方式，具有良好的保密性。远程监控端站配有检测元件、数据传送单元DTU、远程终端单元RTU，企业内部互联网、GPRS无线网属于其物理组成，其中现场数据传输以光纤专线连接为主、GPRS远程数据传输为辅底层为现场层，包括燃气公司旗下的调压站、调压站、DX站、OH沿线阀室监控端站，并可以根据需要进行扩容升级，可以扩容升级的设备包括数据采集设备RTU、控制设备PLC、数据传输设备DTU、通讯设备MODEM，由此即可更深入了解该系统。

　　(二)、天然气场站自动化控制系统硬件设计

　　1、硬配置

　　由于DX天然气场站有专人负责值守，因此DX天然气场站自动化控制系统的硬件设计配置主要由围绕操作员站、可编程序控制器、输入/输出模块等展开。以其中的可编程序控制器的设计为例，设计保证了过程控制站的通讯卡、控制器.电源按1:1余配置，且为开关量I/0模件配置了隔离装置，电源则配置有防雷、防浪涌保护，同时保证中央处理单元CPI的负荷率不超过60%，且存贮器留有40%备用量，RAM存储器可通过蓄电池保存程序和数据6个月，可编程控制器需具备移位寄存器、算术运算、逻辑运算、过渡触点、计时器、计数器、继电器.锁存继电器等功能

　　2、安防系统

　　在具体的安防系统设计中，由红外对射头、电子围栏、避雷器、以及8台带远传功能的红外线报警器组成，预防报警系统包括巡更检测、红外周界探测器，并具备接入烟雾火警探测器信息的功能。通过报警控制器，所有报警触点信号可接入CCTV闭路电视系统与RTU系统，联动控制由此即可顺利实现，具体设计选择了海康威视生产的彩色一体化防爆云台摄像机。

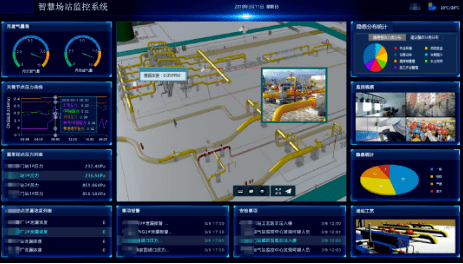

　　3、显示系统

　　显示系统的显示部分由两部分组成，一部分为DX天然气场站的60英寸LCD液晶电视，另一块则为调度中心的大屏幕显示系统(由21块55寸LCD显示单元拼接墙体组成)，前者主要用于实时监控DX天然气场站安全生产运营数据，后者则为燃气公司提供了统一的信息管理平台。

　　(三)、天然气场站自动化控制系统软件设计

　　1、软件配置

　　软件配置需基于调度中心的功能展开，因此调度中心负责的整个城市燃气输配管网，其主要功能包括实时或历史数据采集、数据存储以及归档和管理、历史数据的本地存储和数据回填、调度控制、图形显示、系统管理、网页发布、与其他系统的对接，其中图形显示功能包括管网图与工艺流程图的动态实时显示、曲线显示、参数列表显示、报警信息监测，而与其他系统的对接则涉及地理信息系统、管网仿真系统、抢险车辆GPS管理系统，由此调度中心的功能即可更好得以发挥。

　　2、数据采集与远程传输

　　设计采用了有线方式通讯作为DX天然气场站自动化控制系统的内部通讯方式，而光纤、GPRS无线结合方式则用于站控系统与调度中心的通讯，同时燃气公司还设置了短信报警系统，以此进一步提升了DX天然气场站自动化控制系统的实用性和数据传输效率。为满足远传GPRS无线通讯方式需要，系统增加了分组控制单元、GPRS网关支持结点、GPRS服务支持节点三个硬件，DX天然气场站自动化控制系统得以与现有数据网实现无缝连接。

　　三、结论

　　总而言之，燃气智慧场站标准化研究于建设具备较高的现实意义，能够满足当代燃气场站的需求，促进我国燃气场站建设，本文从建设燃气智慧场站的系统.硬件、软件出发，设计多个方面的智慧内容，提供了较高可行性燃气场站建设的系统方案。希望能够给我国燃气行业带来参考意义，能够促进我国燃气智慧场站的发展和建设，促进我国燃气行业于“互联网+”的结合。
